Ponte Rolante
Entenda como funciona uma ponte rolante industrial, seus tipos, componentes e os dados que definem capacidade, vão, altura, talha, estrutura, segurança e custo do projeto.

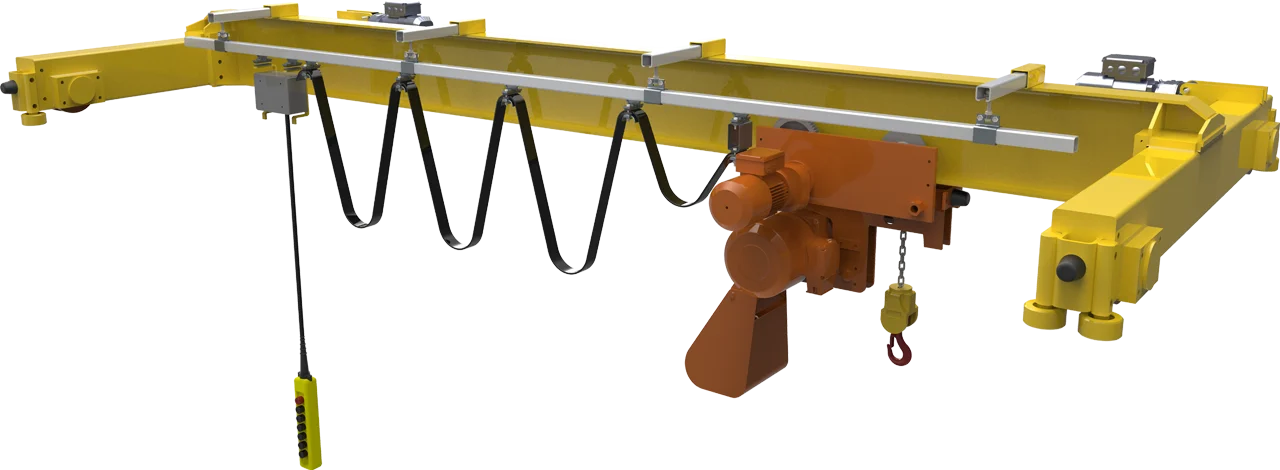

Uma ponte rolante industrial é um sistema de movimentação de cargas instalado sobre caminhos de rolamento elevados. A ponte se desloca ao longo da área atendida, o carro ou trole percorre a viga principal e a talha realiza o movimento vertical. A configuração correta não é escolhida apenas pelo peso: depende também do vão, da altura útil, da frequência de operação, do ambiente, dos acessórios e da estrutura que receberá o equipamento.
O que é uma ponte rolante e como ela funciona?
A ponte rolante é um equipamento de elevação e transporte destinado a movimentar cargas dentro de uma área delimitada por seus caminhos de rolamento. Em uma instalação típica, duas cabeceiras sustentam a viga principal e percorrem trilhos elevados. Sobre a viga, o trole desloca a talha transversalmente. A talha eleva e abaixa a carga.
A combinação desses movimentos permite retirar uma peça de um ponto, elevá-la, transportá-la ao longo do vão e do percurso e posicioná-la em outro local. A cobertura real depende dos limites geométricos do equipamento, da aproximação do gancho, dos obstáculos, das áreas interditadas e do procedimento de operação.
Quais são os 3 movimentos da ponte rolante?
| Movimento | Elemento responsável | O que precisa ser definido |
|---|---|---|
| Vertical | Talha e elemento flexível de carga | Capacidade, altura de elevação, velocidade, gancho e acessórios |
| Transversal | Trole ou carro sobre a viga | Curso útil, aproximações, velocidade e compatibilidade com a viga |
| Longitudinal | Cabeceiras sobre os caminhos de rolamento | Percurso, trilhos, rodas, acionamento, alimentação e fim de curso |
Quando a ponte rolante é a solução adequada?
Ela tende a ser adequada quando o processo exige movimentação recorrente de cargas entre diferentes pontos de uma mesma nave industrial e há possibilidade técnica de criar caminhos de rolamento elevados. O ganho não está apenas em elevar peso, mas em integrar o transporte ao fluxo produtivo e liberar a área de piso.
Fluxo repetitivo
Peças percorrem recebimento, fabricação, montagem, inspeção ou expedição com trajetos conhecidos.
Posicionamento controlado
Moldes, máquinas, subconjuntos e estruturas precisam ser aproximados com controle operacional.
Atendimento de área
Motores, redutores e equipamentos devem ser retirados e conduzidos até uma zona de intervenção.
Uma ponte pode ser desnecessária quando a movimentação ocorre somente em um ponto, quando um trajeto linear resolve a operação ou quando a estrutura elevada é inviável. Nessas situações, guindaste giratório, monovia, pórtico ou outro sistema pode atender melhor. A escolha deve partir do processo real, não do nome do equipamento.
Quais são os principais tipos de ponte rolante?
Monoviga e dupla viga são as configurações mais conhecidas, mas o número de vigas não deve ser escolhido por uma regra isolada de capacidade. Vão, altura disponível, arquitetura do carro, serviço, cargas transmitidas e custo total também participam da decisão.
Ponte rolante monoviga
Usa uma viga principal entre as cabeceiras. Em muitas configurações, o trole corre na aba inferior. Pode oferecer solução compacta e econômica quando a combinação entre carga, vão, altura e serviço permite.
Entenda a ponte rolante monovigaPonte rolante dupla viga
Usa duas vigas paralelas e normalmente um carro apoiado sobre elas. Pode ser vantajosa em capacidades, vãos, alturas de gancho ou regimes que exigem arquitetura mais robusta.
Veja quando usar dupla vigaPonte rolante leve, modular ou suspensa
Um sistema de ponte rolante leve pode utilizar módulos e caminhos suspensos para atender cargas e processos compatíveis com essa arquitetura. Capacidade, uniões, suportes, vãos e esforços precisam ser definidos pelo sistema e pelo projeto; “leve” não significa dispensar verificação estrutural.
Quais componentes formam uma ponte rolante?
| Componente | Função | Integração crítica |
|---|---|---|
| Viga ou vigas principais | Conduzem o carro e recebem as ações do conjunto móvel | Vão, flecha, massa própria, ligações e cabeceiras |
| Cabeceiras | Sustentam a ponte e realizam o deslocamento longitudinal | Rodas, trilhos, motorização, alinhamento e batentes |
| Trole ou carro | Desloca a talha no sentido transversal | Perfil da viga, bitola, capacidade, velocidade e aproximações |
| Talha | Eleva, sustenta e abaixa a carga | Capacidade, serviço, altura, velocidade e elemento de carga |
| Alimentação e comando | Distribuem energia e permitem comandar os movimentos | Tensão, painel, festão ou barramento, botoeira ou rádio |
| Segurança e limites | Reduzem riscos e controlam condições de parada e percurso | Apreciação de riscos, arquitetura de comando e aplicação |
Os caminhos de rolamento, vigas de suporte, pilares, ligações e fundações podem fazer parte da estrutura que recebe a ponte, mas não devem ser presumidos como existentes ou adequados. Seu escopo e suas responsabilidades precisam aparecer claramente na proposta e no projeto.
Quais dados definem o dimensionamento?
O peso máximo é apenas o início. Um bom levantamento descreve a operação e as condições físicas em que o equipamento trabalhará. Quanto melhor o dado de entrada, menor o risco de comparar soluções incompletas ou incompatíveis.
Peça e acessórios
Informe a maior peça e o peso de travessas, garras, balancins, ímãs ou outros dispositivos suspensos.
Vão, percurso e altura
Meça a distância entre caminhos de rolamento, o deslocamento longitudinal e as cotas de coleta e entrega.
Ciclos e espectro de carga
Registre içamentos, turnos, tempo de funcionamento e quanto da capacidade é realmente usado em cada ciclo.
Velocidade e precisão
Diferencie transporte simples de aproximação fina, sincronismo, baixa oscilação ou requisitos especiais.
Estrutura e acessos
Compartilhe plantas, fotos, interferências, área de montagem, energia disponível e restrições de parada.
Poeira, umidade e agentes
Temperatura, intempéries, corrosão e condições especiais influenciam proteção e materiais.
Veja o aprofundamento em dimensionamento de ponte rolante.
Como definir a capacidade nominal corretamente?
A capacidade nominal precisa comportar a carga que ficará suspensa no gancho dentro da configuração liberada. Isso inclui a peça e os acessórios que participam do içamento. A massa própria da viga, das cabeceiras, do trole e da talha é tratada pelo cálculo estrutural, mas não aumenta a carga útil disponível ao operador.
Ponte rolante 5 toneladas
Conteúdo específico sobre carga total suspensa, monoviga ou dupla viga, SAMM R20, preço e dados de orçamento.
Acessar o guia de 5 toneladasCapacidade não substitui classe de serviço
Duas pontes com o mesmo limite nominal podem exigir mecanismos e estruturas diferentes quando a frequência e o espectro de carga mudam.
Entender os critérios de projetoComo a ponte rolante e a talha elétrica trabalham juntas?
Na ponte rolante, a talha elétrica executa a elevação e permanece integrada ao trole ou carro responsável pelo movimento transversal. Por isso, ponte rolante e talha devem ser especificadas como partes do mesmo sistema: capacidade nominal isolada não garante compatibilidade mecânica, elétrica ou operacional.
Como escolher a talha elétrica da ponte rolante?
A talha precisa ser compatível com a capacidade, o grupo de serviço, a altura de elevação, as velocidades, o ambiente, a tensão, o comando e o carro. Também é necessário analisar altura construtiva e aproximações, pois o conjunto pode limitar a altura útil mesmo quando o pé-direito parece suficiente.
| Linha KURK | Faixa informada pela KURK | Papel no projeto | Próximo passo |
|---|---|---|---|
| SAMM R6 | 50 kg a 750 kg | Aplicações dentro da faixa do modelo, conforme a configuração e o serviço | Ver SAMM R6 |
| SAMM R20 | 800 kg a 5.000 kg | Aplicações de maior capacidade dentro da linha de corrente KURK | Ver SAMM R20 |
Em aplicações monoviga, o trole deve ser regulado para a geometria e a faixa de aba da viga. Informar apenas “perfil I” ou “perfil W” não substitui as dimensões necessárias para verificar a compatibilidade do conjunto.
Corrente e cabo de aço possuem campos de aplicação que se sobrepõem. A decisão deve considerar capacidade, altura, velocidade, serviço, arquitetura do carro, manutenção e custo do ciclo de vida. Leia o guia de talha elétrica para ponte rolante e a página principal de talha elétrica KURK.
O galpão existente pode receber uma ponte rolante?
Somente uma verificação técnica pode responder. A presença de pilares, vigas metálicas ou trilhos antigos não comprova capacidade para receber a nova ponte. O sistema transmite ações verticais, horizontais, dinâmicas e locais que variam com o equipamento, o percurso, as velocidades e as condições de operação.
| Frente | Informação necessária | Resultado esperado |
|---|---|---|
| Fornecedor da ponte | Reações, cargas, geometria, interfaces, tolerâncias e escopo de montagem | Dados coerentes para integrar equipamento e suporte |
| Responsável pela estrutura | Condição de vigas, pilares, ligações e fundações, além das ações informadas | Verificação, reforço ou novo projeto conforme o caso |
| Empresa usuária | Plantas, histórico, operação, acessos, energia, riscos e restrições produtivas | Decisões baseadas na condição real da instalação |
Como funciona o processo de projeto e fornecimento?
Processo, pesos, acessórios, medidas, frequência, ambiente, energia, fotos e plantas.
Capacidade, arquitetura, talha, movimentos, comandos, interfaces e responsabilidades.
Escopo, exclusões, documentação, entrega, montagem e critérios de aceite claramente descritos.
Produção, inspeções, logística, montagem, testes, liberação e orientação conforme o contrato.
Cada projeto pode distribuir essas atividades entre diferentes responsáveis. Por isso, a proposta deve indicar quem fornece caminhos de rolamento, estrutura, alimentação, frete, montagem, meios de acesso, testes, treinamento e documentos.
Organize o pré-orçamento da sua ponte rolante
Preencha o que já souber. O botão prepara uma mensagem para a equipe KURK. Esta ferramenta organiza informações iniciais; não calcula nem libera o equipamento.
Dica: envie também fotos amplas, plantas e uma descrição do trajeto da carga.
Quanto custa uma ponte rolante?
Não existe um preço único tecnicamente responsável sem conhecer a aplicação. Capacidade, vão e percurso alteram o conjunto, mas o orçamento também depende de serviço, velocidades, comando, alimentação, talha, estrutura de suporte, ambiente, documentação, logística, montagem e testes.
Estrutura e mecanismos
Vigas, cabeceiras, rodas, acionamentos, talha, trole, painel e dispositivos do fornecimento.
Interfaces e acesso
Frete, içamento, montagem, energia, caminhos de rolamento, adequações e paradas produtivas.
Operação e suporte
Peças, inspeções, manutenção, disponibilidade técnica e impacto de uma parada.
Para comparar propostas, confira se todas respondem ao mesmo escopo. Leia o que determina o preço de uma ponte rolante.
Quais requisitos de segurança e referências considerar?
A NR-11 inclui pontes rolantes entre os equipamentos de movimentação de materiais e estabelece requisitos gerais de resistência, segurança, conservação e indicação visível da carga máxima de trabalho. A NR-12 estabelece referências para segurança em máquinas e equipamentos e precisa ser aplicada conforme o escopo, as características do sistema e a apreciação de riscos.
Classificação, cálculo, inspeção, instalação elétrica, componentes e procedimentos também podem envolver normas técnicas brasileiras e internacionais. A seleção das referências aplicáveis, das edições e dos critérios de projeto cabe aos responsáveis técnicos de cada disciplina.
Fontes oficiais consultadas
- NR-11 — Ministério do Trabalho e Emprego
- NR-12 — Ministério do Trabalho e Emprego
- ISO 4301-1:2016 — classificação geral de guindastes
- ISO 9927-5:2017 — inspeções de pontes e pórticos
Consulte ainda o conteúdo da KURK sobre NR-11 aplicada às talhas elétricas.
Como planejar operação, inspeção e manutenção?
O plano deve partir do manual, da condição real, do serviço, do ambiente, do histórico, dos riscos e dos requisitos aplicáveis. A NR-11 geral não cria uma única tabela de periodicidades que possa ser copiada para toda ponte rolante em qualquer indústria.
| Antes de operar | Durante a movimentação | No programa de manutenção |
|---|---|---|
| Verificar identificação, comandos, área, gancho, acessórios e condição aparente | Respeitar limites, percurso e procedimento; evitar tração lateral e impactos | Inspecionar mecanismos, estrutura, trilhos, alimentação, segurança e interfaces |
| Confirmar carga, dispositivo e operador autorizado para o procedimento | Interromper diante de ruído, tranco, descida, desalinhamento ou resposta anormal | Registrar achados, medidas, intervenções, responsáveis e liberação |
| Manter área e comunicação da manobra controladas | Não permanecer nem permitir pessoas sob carga suspensa | Ajustar frequências ao uso e às recomendações técnicas aplicáveis |
Consulte o guia dedicado de manutenção de ponte rolante. Os valores e procedimentos específicos da talha precisam seguir o manual do modelo e a condição verificada, não uma instrução genérica retirada de outra configuração.
Ponte rolante, pórtico, monovia ou guindaste giratório?
| Sistema | Movimentação característica | Quando merece avaliação |
|---|---|---|
| Ponte rolante | Área retangular, combinando percurso, vão e elevação | Fluxo distribuído dentro de nave com suporte elevado viável |
| Pórtico rolante | Movimentos semelhantes, com estrutura própria apoiada no piso | Pátios ou locais onde apoiar a ponte no galpão não é adequado |
| Monovia | Trajeto definido por um caminho suspenso | Processo linear ou rota fixa entre postos |
| Guindaste giratório | Área circular ou setorial ao redor de coluna ou parede | Célula localizada, bancada, máquina ou posto específico |
Aprofunde a comparação em quando usar ponte rolante, pórtico ou monovia, conheça o pórtico rolante e veja o guia de guindaste giratório.
Guias técnicos do cluster Ponte Rolante
Use a página principal para entender o sistema e avance para o conteúdo correspondente à sua decisão.
Perguntas frequentes sobre ponte rolante
Qual é a diferença entre ponte rolante monoviga e dupla viga?
A monoviga utiliza uma viga principal; a dupla viga utiliza duas. A escolha não depende apenas da carga. Vão, altura de gancho, arquitetura do carro, serviço, massa, reações, instalação e custo também precisam ser comparados. Veja os guias de monoviga e dupla viga.
Como calcular a capacidade necessária?
Comece pela maior peça e some os acessórios que permanecerão suspensos no gancho. Registre incertezas e condições previsíveis. O projeto então seleciona a capacidade nominal e demais critérios; não aplique uma porcentagem universal sem avaliar a operação.
Uma ponte de 5 toneladas pode içar uma peça de 5 toneladas usando uma travessa?
Se a travessa também fica suspensa, o peso total no gancho supera cinco toneladas. A capacidade disponível para a peça precisa considerar o acessório. Consulte o guia de ponte rolante 5 toneladas.
Todo galpão metálico pode receber ponte rolante?
Não. A estrutura precisa ser verificada para as ações transmitidas pelo equipamento. Vigas, pilares, ligações e fundações podem exigir análise, reforço ou novo projeto.
A NR-11 exige que a capacidade fique visível?
Sim. A NR-11 geral determina que a carga máxima de trabalho permitida seja indicada em local visível no equipamento. A identificação deve permanecer legível e corresponder à configuração liberada.
A NR-11 define manutenção anual para toda ponte rolante?
O texto geral exige condições seguras e inspeção permanente dos elementos citados, mas não estabelece uma única periodicidade anual para toda ponte e todo setor. O plano deve considerar manual, serviço, riscos, ambiente e normas aplicáveis.
Ponte rolante sempre precisa de ART?
Serviços de engenharia relacionados a projeto, estrutura, instalação, avaliação ou inspeção podem exigir responsabilidade técnica formal. O correto é definir o escopo e emitir as ARTs correspondentes às atividades efetivamente contratadas, sem tratar uma única ART genérica como cobertura automática de tudo.
Qual talha KURK atende pontes de até 5 toneladas?
A linha de corrente SAMM R20 possui configurações informadas pela KURK entre 800 e 5.000 kg. A escolha do modelo e do trole depende também de altura, serviço, velocidade, tensão, ambiente e arquitetura da ponte. Veja a SAMM R20.
É possível aumentar a capacidade no futuro?
Não deve ser presumido. Uma alteração pode afetar talha, trole, viga, cabeceiras, rodas, trilhos, acionamentos, comandos, estrutura do galpão e fundações. Somente uma reavaliação completa pode determinar a viabilidade.
Quais dados devo enviar para pedir orçamento?
Envie pesos da peça e dos acessórios, vão, percurso, altura de elevação, frequência, turnos, ambiente, tensão, situação da estrutura, cidade, fotos e plantas disponíveis. O formulário desta página organiza essas informações.
