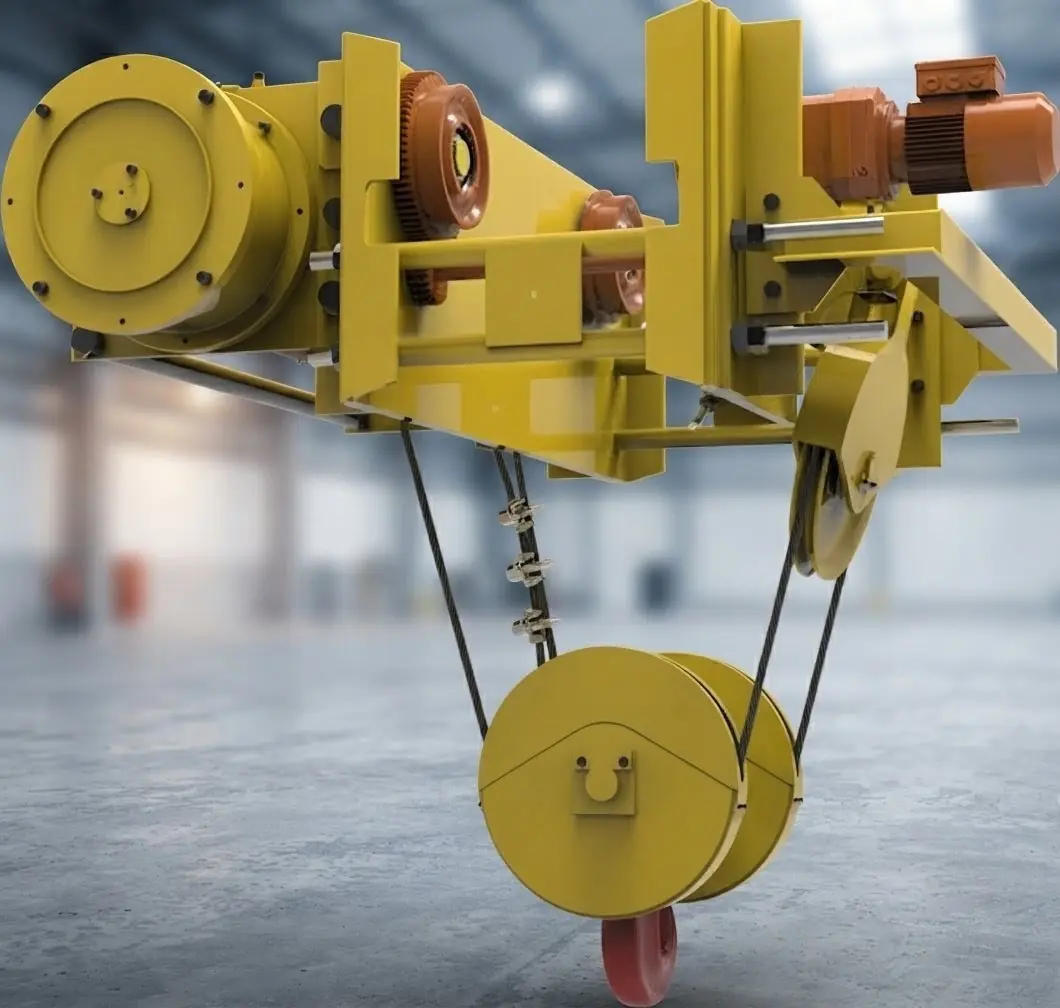

Talha de Cabo de Aço TCEL a Partir de 6 Toneladas

O que é uma talha de cabo de aço?

A talha de cabo de aço é um equipamento de movimentação vertical de cargas. Em uma configuração elétrica, o motor transmite movimento ao conjunto de engrenagens e ao tambor. O cabo é enrolado ou desenrolado de forma controlada; o sistema de polias e o moitão define a trama de cabo; e o gancho realiza a interface com a carga ou com o acessório de içamento.

Quando instalada em um trole — também chamado de trolley — a talha pode se deslocar ao longo de uma viga, monovia ou ponte rolante. Em instalação fixa, realiza a elevação em um ponto definido. Por isso, a seleção não deve considerar somente quantas toneladas o equipamento suporta. A capacidade precisa ser analisada junto com o ciclo de operação, a altura, a velocidade, a geometria da instalação, a energia disponível e as condições do ambiente.

A linha TCEL foi estruturada para esse tipo de especificação. Em vez de oferecer uma configuração única para aplicações diferentes, a KURK define o conjunto a partir dos dados reais do projeto.

Como a talha elétrica de cabo de aço funciona?

O funcionamento combina componentes mecânicos, elétricos e de segurança. Em termos simplificados:

1. O operador aciona o comando de subida ou descida.
2. O motor e a transmissão movimentam o tambor.
3. O cabo de aço percorre as ranhuras do tambor e o sistema de polias.
4. O moitão e o gancho elevam ou baixam a carga de forma controlada.
5. O freio sustenta o movimento quando o sistema é interrompido.
6. As chaves-limite restringem o curso de elevação conforme a regulagem do equipamento.

A quantidade de tramas de cabo altera a relação entre velocidade, esforço e capacidade do conjunto. O manual TCEL prevê diferentes configurações, mas a definição correta deve ser feita para o modelo, o grupo de trabalho e a aplicação.

Quando escolher uma talha de cabo de aço?

A escolha costuma fazer sentido quando a operação exige uma combinação de maior capacidade, arquitetura de carro específica, integração com ponte rolante ou monovia e um conjunto dimensionado para o regime real de serviço. Na KURK, a linha TCEL começa a partir de 6 toneladas, complementando as talhas elétricas de corrente SAMM R6 e R20, que atendem até 5 toneladas.

Isso não significa que cabo de aço seja automaticamente melhor do que corrente. São tecnologias diferentes, com campos de aplicação que podem se aproximar. A decisão responsável depende do conjunto completo de requisitos.

• Carga total suspensa superior à faixa da linha de corrente KURK;
• Operação integrada a ponte rolante, monovia ou carro projetado para a instalação;
• Necessidade de tambor e trama de cabo definidos para a altura e a capacidade;
• Regime de trabalho que exige classificação e dimensionamento específicos;
• Projeto que pede trole de altura normal, baixa altura, duplo ou biarticulado;
• Equipamento fixo ou configuração de guincho desenvolvida para o processo.

Linha TCEL: modelos e configurações disponíveis

A família TCEL é dividida nos modelos TCEL-1, TCEL-3 e TCEL-5. Esses códigos identificam famílias construtivas e não devem ser interpretados automaticamente como toneladas. A capacidade aplicável depende da classificação do grupo de trabalho, da trama de cabo e das demais definições do projeto.

Fixação e tipos de trole

Os troles podem ser configurados como manuais, mecânicos ou motorizados, conforme o modelo e o escopo. Nas versões motorizadas, a velocidade de translação também é especificada para a operação.

Talha de cabo de aço para ponte rolante

Em uma ponte rolante, a talha realiza a elevação enquanto o trole executa o movimento transversal e a ponte percorre o caminho longitudinal. Os três movimentos precisam trabalhar de forma compatível. Por isso, a talha de cabo de aço para ponte rolante não deve ser comprada como um componente isolado sem verificar estrutura, carro, comandos e interfaces elétricas.

A KURK fabrica pontes rolantes e pode especificar a linha TCEL como parte do sistema. Para compreender os critérios do conjunto, consulte também a página de ponte rolante e o guia de talha elétrica para ponte rolante.

Onde a linha TCEL pode ser aplicada?

A viabilidade depende do levantamento técnico, mas a talha de cabo de aço pode integrar processos industriais como:

O segmento da empresa, isoladamente, não define a talha. Duas operações metalúrgicas podem exigir projetos completamente diferentes por causa da carga, frequência, altura, ambiente, velocidade e estrutura existente.

Como dimensionar uma talha de cabo de aço corretamente?

Um orçamento tecnicamente consistente começa com informações objetivas. Antes de solicitar a proposta, organize os seguintes dados:

1. Carga total suspensa: some o maior peso da peça, travessas, balancins, garras, eletroímãs e acessórios que permanecerão abaixo do gancho.
2. Frequência e ciclo de trabalho: informe elevações por hora, horas de uso por dia e frequência da carga máxima.
3. Altura de elevação: meça o percurso vertical entre a posição mais baixa e a mais alta do gancho.
4. Velocidades: defina se a operação precisa de uma ou duas velocidades e qual precisão é necessária na aproximação.
5. Tipo de instalação: fixa, em monovia, integrada a ponte rolante ou em outra arquitetura.
6. Viga e estrutura: quando houver trole, envie o tipo e as dimensões da viga. Uma foto não substitui as medidas.
7. Alimentação e comando: informe tensão, frequência, local do painel, botoeira e interfaces existentes.
8. Ambiente: poeira, umidade, calor, agentes corrosivos, área externa e restrições de acesso.

Talha de corrente ou talha de cabo de aço?

A comparação correta não é uma disputa entre tecnologias. O objetivo é escolher a arquitetura que atende à operação com segurança, desempenho e manutenção compatíveis.

Consulte também o guia principal de talha elétrica para compreender as famílias de equipamentos e os critérios gerais de escolha.

Componentes principais da talha TCEL

Embora cada projeto tenha sua configuração, uma talha elétrica de cabo de aço normalmente reúne:

A especificação e a manutenção devem seguir desenho, placa de identificação, proposta técnica e manual correspondente ao equipamento fornecido.

Operação e segurança: cuidados essenciais

O operador precisa ser treinado e seguir os procedimentos definidos pela empresa e pelo fabricante. Entre os cuidados básicos indicados no manual TCEL estão:

• Realizar inspeção visual da talha e da área antes do uso;
• Retirar objetos soltos sobre a talha ou sobre a carga;
• Testar movimentos, freio e fim de curso sem carga;
• Posicionar o gancho perpendicularmente à carga;
• Evitar arrancadas, movimentos bruscos e tração lateral;
• Nunca movimentar cargas sobre pessoas;
• Respeitar a placa de capacidade e o regime de trabalho;
• Desenergizar o equipamento para intervenções de manutenção;
• Registrar inspeções, ocorrências e serviços realizados.

Manutenção da talha de cabo de aço

A manutenção preventiva reduz a chance de falhas inesperadas e ajuda a preservar cabo, guia, tambor, freio, polias, rolamentos, acionamentos e componentes elétricos. A periodicidade precisa considerar ambiente, regime de trabalho e histórico do equipamento.

O manual TCEL apresenta verificações mensais, semestrais e anuais para diferentes componentes. Esses intervalos são uma base e podem precisar ser reduzidos em ambientes agressivos ou operações intensivas. Entre as atividades estão inspeção do freio, verificação do cabo e da guia, inspeção de ganchos e polias, testes das chaves-limite, reaperto de ligações e lubrificação dos pontos previstos.

Para aprofundar o planejamento, consulte o guia de manutenção de talha elétrica. As instruções específicas da TCEL sempre prevalecem sobre recomendações genéricas.

Quanto custa uma talha de cabo de aço?

O preço de uma talha de cabo de aço não pode ser definido de forma responsável apenas pela capacidade nominal. Dois equipamentos de 6 toneladas podem ter valores diferentes porque altura, regime, velocidade, trole, tambor, trama, estrutura, comando, ambiente, instalação, testes e documentação alteram o fornecimento.

Para comparar propostas, verifique se todas incluem o mesmo escopo. Um valor aparentemente menor pode excluir trole, painel, alimentação, montagem, testes ou documentação necessários para colocar o equipamento em operação.

Por que comprar a linha TCEL diretamente da KURK?

A KURK atua há mais de 30 anos com equipamentos de elevação e movimentação industrial. A linha TCEL amplia a fabricação própria para aplicações de cabo de aço a partir de 6 toneladas, complementando as talhas de corrente SAMM R6 e R20.

• Fabricação nacional e contato direto com a equipe técnica;
• Especificação baseada na aplicação, não apenas na tonelagem;
• Conhecimento integrado de talhas, troles, pontes rolantes e monovias;
• Documentação e manual vinculados à configuração fornecida;
• Suporte técnico e atendimento a empresas de todo o Brasil;
• Possibilidade de desenvolver o conjunto como parte do sistema de movimentação.

Conheça também o posicionamento da KURK como fabricante de talha elétrica em São Paulo.
