Guindaste Giratório de Parede: Tipos Tirante e Mangote, Rotação até 180° e Zero Impacto no Piso

Solicite projeto e orçamento de guindaste giratório de parede: (11) 93247-5287 | WhatsApp | Fabricante KURK — Vargem Grande Paulista/SP

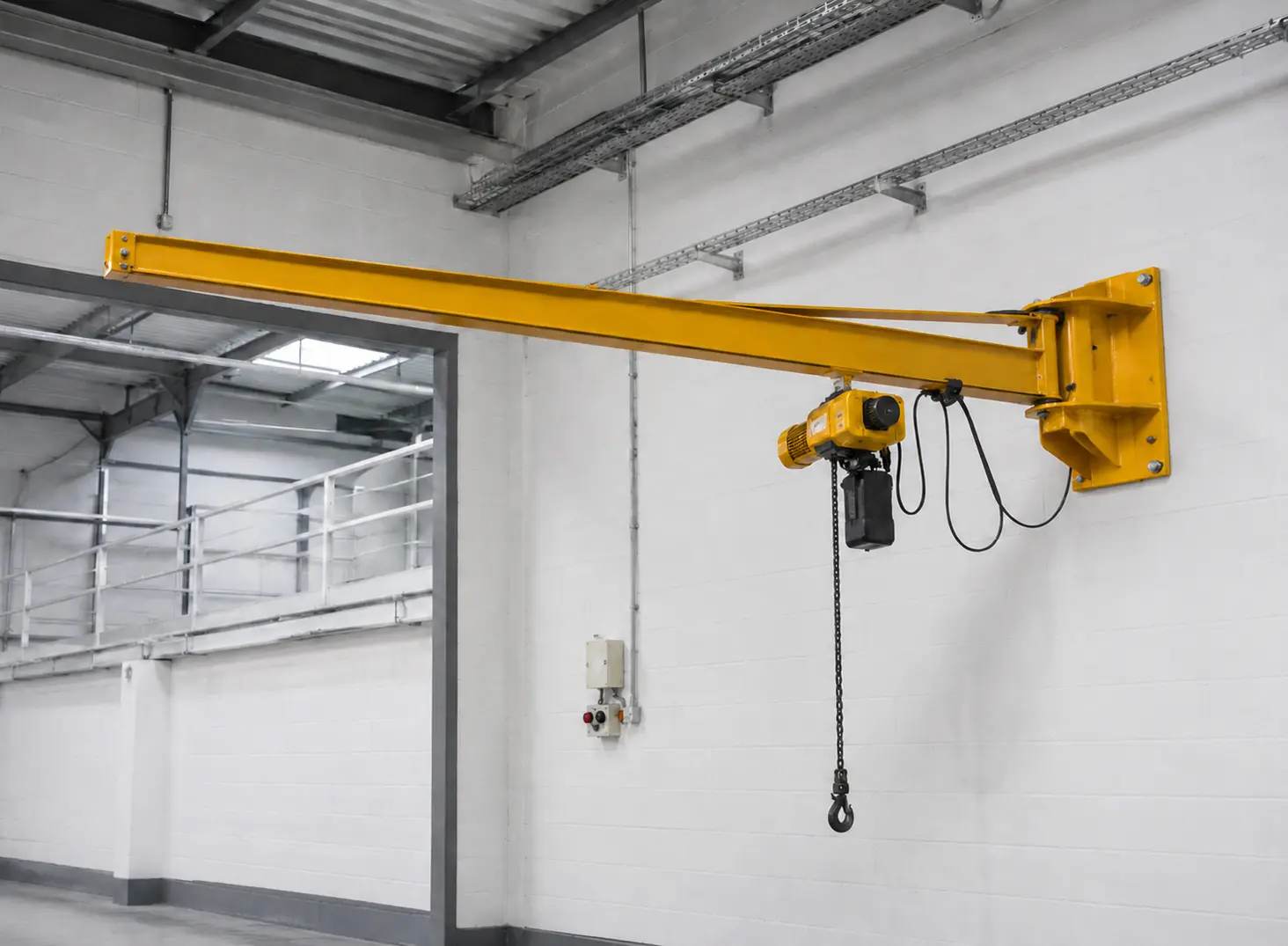

O guindaste giratório de parede é a solução mais econômica de içamento por célula quando há uma coluna estrutural ou parede resistente disponível próximo ao posto de trabalho. Diferentemente da trajetória de coluna, ele não ocupa nenhuma área útil no piso — toda a estrutura é inserida na edificação existente, liberando o chão completamente para circulação e operação. Com rotação de até 180° e talha elétrica de corrente SAMM integrada, cobre toda a área semicircular em frente ao posto de trabalho com precisão e eficiência.

A KURK fabrica obstáculos giratórios de parede nos dois tipos disponíveis — tirante e mangote — sob medida em Vargem Grande Paulista/SP, com ART inclusa e capacidade definida pelo projeto da estrutura de fixação disponível no galpão do cliente.

Especificações Técnicas Comparativas — Os Quatro Tipos

Tipo 1 — Parede Tirante

A configuração de parede tipo tirante é a configuração mais tradicional e mais robusta para fixação em parede ou coluna. A lança horizontal é apoiada por barras diagonais (tirantes) que partem de um ponto superior na parede ou coluna — acima do nível de fixação da lança — e se conecta à extremidade do braço. Esses tirantes transmitem os esforços de forma eficiente para a estrutura, permitindo um lançamento mais leve para a mesma carga.

• Rotação: até 180° — limitada pela parede de fixação

• Estrutura de suporte: braço horizontal + tirantes diagonais superiores

• Lança: viga soldada ou laminada — ASTM A-36

• Fixação: chumbadores em coluna estrutural ou em parede de concreto ou alvenaria resistente

• Alimentação elétrica da talha: cabo festão ao longo da lança

• Vantagem principal: lançamento mais leve pelo suporte dos tirantes — menor carga lançada à estrutura de fixação

• Limitação: os tirantes podem ser desativados na altura disponível acima do lançamento para fixação e criação de interferência visual

Tipo 2 — Parede Mangote (Braço Articulado)

O guindaste de parede tipo mangote tem design articulado em formato de "L" — sem tirantes. A lança é composta por dois segmentos articulados: o braço de suporte fixado na parede (vertical ou inclinado) e o braço horizontal de içamento. A ausência de tirantes resulta em um design mais compacto e com maior flexibilidade de trajetória — o braço articulado permite desviar de obstáculos, colunas e equipamentos que um braço reto não conseguiria contornar.

• Rotação: até 180° com maior flexibilidade de trajetória pela articulação

• Estrutura de suporte: braço articulado em "L" — sem tirantes

• Lança: perfil viga I — segmento vertical fixado na parede + segmento horizontal de içamento

• Fixação: chumbadores na coluna estrutural ou na parede resistente

• Vantagem principal: design compacto sem tirantes, maior flexibilidade para desviar de obstáculos

• Ideal quando: há obstáculos (colunas, equipamentos, tubulações) no caminho do braço reto, ou quando o espaço disponível acima da lança é insuficiente para os tirantes

Especificações Técnicas Comparativas — Tirante vs Mangote

Especificação	Parede Tirante	Parede Mangote
Ângulo de rotação	Até 180°	Até 180° — com maior flexibilidade de trajetória pela articulação
Tipo de lança	Viga I horizontal com tirantes diagonais superiores	Braço articulado em "L" — sem tirantes
Altura necessária acima da lança	Necessária para fixação dos tirantes — ao menos 30 a 50% do comprimento da lança	Não necessária — sem tirantes
Flexibilidade para desviar de obstáculos	Baixa — braço reto não desvia de colunas ou equipamentos	Alta — articulação permite posicionar a carga em torno de obstáculos
Carga transmitida à estrutura de fixação	Menor — tirantes distribuem parte da carga verticalmente para cima	Maior — toda a carga é transmitida horizontalmente ao ponto de fixação na parede
Resistência mínima da estrutura de fixação	Menor exigência — tirantes reduzem o momento fletor na fixação	Maior exigência — sem tirantes, o momento fletor total recai sobre a fixação na parede
Material estrutural	ASTM A-36 — flecha máxima (L+H)/250 — σadm 1.400 kg/cm²	ASTM A-36 — flecha máxima (L+H)/250 — σadm 1.400 kg/cm²
Pintura padrão	Amarelo Segurança MUNSELL 5Y 8/12	Amarelo Segurança MUNSELL 5Y 8/12
ART inclusa	Sim — em todos os projetos KURK	Sim — em todos os projetos KURK

Requisitos da Estrutura de Fixação: O Fator Crítico do Guindaste de Parede

O guindaste de parede transfere forças significativas para a estrutura de fixação — e essa é a principal diferença em relação ao guindaste de coluna, que distribui as forças para a fundação no piso. Antes de especificar o guindaste de parede, é obrigatório verificar a resistência da estrutura disponível:

Tipo de Estrutura de Fixação	Viabilidade	Observação Técnica
Coluna de concreto armado do galpão	Ideal — melhor opção para guindastes de parede	A coluna de concreto armado é a estrutura mais resistente para absorver os esforços do guindaste. A KURK fornece as cargas que o guindaste transmite à coluna para verificação pelo engenheiro estrutural.
Parede de concreto armado (shear wall)	Viável com análise estrutural	Verificar a espessura e a armação da parede. Chumbadores devem atingir a armação.
Parede de alvenaria estrutural	Viável com verificação técnica	Resistência depende do tipo de bloco e da argamassa. Capacidade geralmente limitada a cargas mais leves. Verificar com engenheiro civil.
Parede de alvenaria de vedação (não estrutural)	Inviável para a maioria dos casos	Paredes de vedação não foram projetadas para absorver cargas horizontais. Risco de colapso da parede em caso de sobrecarga.
Coluna metálica do galpão	Viável com análise estrutural	Verificar a seção da coluna e as condições de fixação. Solda ou parafusos de alta resistência conforme o projeto.

⚠️ A KURK fornece o memorial de cargas com cada projeto de guindaste de parede — documento com as forças transmitidas à estrutura (carga vertical, momento de tombamento, força horizontal) para verificação pelo engenheiro estrutural do cliente. Nunca instalar o guindaste de parede sem essa verificação prévia.

A Talha Elétrica SAMM Integrada ao Guindaste de Parede

A KURK fabrica tanto a escala de parede quanto as talhas elétricas de corrente SAMM integradas. Para o guia completo de seleção da talha: talha elétrica de corrente.

Capacidade do Guindaste de Parede	Talha SAMM Indicada	Elétrica	Velocidades
125 kg a 750 kg		Padrão IP54. IP55 disponível.	1 velocidade padrão. 2 velocidades sob pedido.
800 kg a 5.000 kg (conforme estrutura)		IP54 padrão.	1 velocidade padrão. 2 velocidades sob pedido.

✅ A capacidade máxima da ponte de parede é determinada pela resistência da estrutura de fixação disponível - não apenas pela ponte em si. A KURK dimensiona a construção e fornece as cargas para que o engenheiro estrutural do cliente valide a previsão da estrutura existente.

Guindaste de Parede ou Guindaste de Coluna: Quando Cada Um É a Escolha Certa

Critério	Guindaste de Parede	Guindaste de Coluna
Ocupação do piso	Zero — toda a estrutura na parede ou coluna existente	Ocupa área no piso para a base e a fundação da coluna
Pré-requisito estrutural	Parede ou coluna resistente disponível próxima ao posto	Não precisa de parede — autoportante com fundação no piso
Custo de instalação	Menor — sem obra de fundação no piso	Maior — requer fundação de concreto no piso
Ângulo de rotação máximo	Até 180°	Até 270° (tirante) ou 360° (mangote)
Capacidade máxima	Depende da estrutura de fixação	Até 5.000 kg com fundação adequada
Relocabilidade	Baixa — fixado na estrutura do galpão	Alta para a versão móvel (mangote móvel sobre trilho)
Quando escolher	Há coluna ou parede resistente disponível, piso precisa ficar livre, custo de instalação é critério importante	Não há parede adequada, precisa de mais de 180° de giro, carga acima da capacidade da parede disponível

Aplicações Industriais do Guindaste Giratório de Parede

• Postos de solda — fixado na coluna ao lado da bancada de solda. Içamento de peças pesadas sem sair da posição de trabalho. O tipo mangote permite desviar da fumaça e dos equipamentos adjacentes.

• Bancadas de usinagem — transferência de peças entre a máquina CNC e a bancada de inspeção sem movimentar pontes rolantes para içamentos pontuais.

• Linhas de montagem com espaço restrito — quando o corredor entre as estações não comporta a base de uma coluna, o guindaste de parede nas colunas do galpão é a solução natural.

• Manutenção ao lado de máquinas grandes — içamento de componentes pesados (motores, redutores, bombas) diretamente ao lado da máquina, fixado na coluna adjacente.

• Armazéns com prateleiras até o teto — piso totalmente ocupado por prateleiras não deixa espaço para coluna. Guindaste de parede nas colunas estruturais do armazém serve cada corredor sem interferir com as prateleiras.

Manutenção do Guindaste Giratório de Parede

P: Qual a diferença entre a classificação giratório da coluna tirante e mangote? Para a manutenção completa da talha SAMM integrada: manutenção de talha elétrica. Específico para o muro de parede:

• Mensal — verificação dos parafusos e chumbadores de fixação na parede ou coluna com torquímetro. Lubrificação dos mancais e articulação do lançamento (tipo mangote). Inspeção visual dos tirantes (tipo tirante) — sem deformação, corrosão ou folga nas conexões. Verificação do cabo festão — sem dobras permanentes ou isolamento danificado.

• Semestral — inspeção dos rolamentos dos mancais de rotação. Verificação da folga axial e radial dos lançamentos nos mancais. Inspeção do batedor de fim de curso do ângulo de rotação. Verificação da integridade das soldas nas conexões do lançamento com os mancais.

• Anual — inspeção estrutural completa do lançamento dos tirantes (se tipo tirante) e das fixações na parede. Verificação do torque de todos os parafusos e chumbadores com torquímetro. Laudo técnico NR-11.

⚠️ Chumbadores frouxos na fixação da parede são a causa mais frequente de falhas em seções de parede. O afrouxamento progressivo por vibração pode levar à queda do equipamento com carga — verifique o torque mensalmente, especialmente nos primeiros 6 meses após a instalação.

Guias Relacionados

• Guindaste Giratório — guia técnico completo com todos os tipos e comparativo

• Guindaste Giratório de Coluna— quando o piso está disponível e o giro precisa ser maior que 180°

• Talha Elétrica — guia técnico completo da linha SAMM

• Talha Elétrica de Corrente — a talha integrada ao conjunto de parede KURK

• Talha Elétrica R6— para guindastes de parede com capacidade até 750 kg

• Talha Elétrica R20 — para guindastes de parede com capacidade de 800 kg a 5.000 kg

Ponte Rolante — quando a cobertura total do galpão é necessária

Perguntas Frequentes — Guindaste Giratório de Parede

P: Alguma parede suporta um guindaste giratório?

Não. A superfície de parede transmite forças horizontais e momentos fletores significativos para a estrutura de fixação — e paredes de colocação (alvenaria não estrutural) geralmente não foram projetadas para absorver essas cargas. A estrutura ideal é uma coluna de concreto armado do galpão. Paredes de concreto armado, alvenaria estrutural e colunas metálicas também podem ser viáveis, mas excluídas a verificação pela engenharia estrutural. A KURK fornece o memorial de cargas do guindaste para que essa verificação seja feita corretamente.

P: Qual a diferença entre espessura de parede tirante e mangote?

O tipo tirante usa barras diagonais que partem de um ponto superior na parede até a extremidade da lança — distribui melhor os esforços na estrutura, exige menos robustez na fixação principal, mas precisa de altura disponível acima da lança para os tirantes. O tipo mangote tem braço articulado em formato de "L" sem tirantes — design mais compacto, permite desviar de obstáculos e não precisa de altura adicional acima do lançamento, mas transmite maior momento fletor ao ponto de fixação principal.

P: A espessura da parede pode ser instalada em coluna metálica?

Sim, desde que a coluna metálica tenha a seção e a resistência específicas para absorver as cargas do estresse — carga vertical, força horizontal e momento de tombamento. A fixação pode ser feita por solda (se a espessura do perfil permitir) ou por parafusos de alta resistência com placas de reforço. A KURK fornece o memorial de cargas e pode orientar sobre o método de fixação mais adequado ao perfil da coluna disponível.

P: O intervalo de parede manga tem rotação limitada?

Sim. A orientação de parede — tanto tirante quanto mangote — tem rotação máxima de 180°, pois a própria parede de fixação limita o giro na direção oposta. Se a operação exige mais de 180° de cobertura ou acesso à área atrás da parede de fixação, a orientação da coluna tipo mangote (até 360°) é a solução correta.

P: A KURK instala a superfície da parede no galpão do cliente?

A KURK fornece o equipamento fabricado com o memorial de cargas para verificação estrutural. A instalação pode ser incluída no escopo do projeto conforme combinado — especialmente para clientes da Grande São Paulo. Informe sua necessidade ao solicitar o orçamento. Para projetos em outras regiões, a KURK orienta a instalação remotamente. Entre em contato: WhatsApp (11) 93247-5287.

Solicite Projeto e Orçamento de Guindaste Giratório de Parede

A KURK fabrica pontes giratórias de parede sob medida — tirante e mangote — com talha elétrica SAMM integrada, ART inclusa e memorial de cargas para verificação estrutural. Informe a capacidade, o comprimento de lançamento e o tipo de estrutura disponível para fixação.

📥 Solicitar projeto e orçamento — guindaste giratório de parede — KURK Vargem Grande Paulista/SP
📱 (11) 93247-5287 | WhatsApp | ☎️ (11) 93247-5287 | kurk.com.br/contato

16 jun 2026

Ponte Rolante

Guindaste Giratório de Coluna: Tipos, Capacidades até 5.000 kg e Como Escolher | KURK

Guindaste Giratório de Coluna: Tipos, Especificações Técnicas e Como Escolher o Modelo Correto

Solicite projeto e orçamento de guindaste giratório de coluna sob medida:

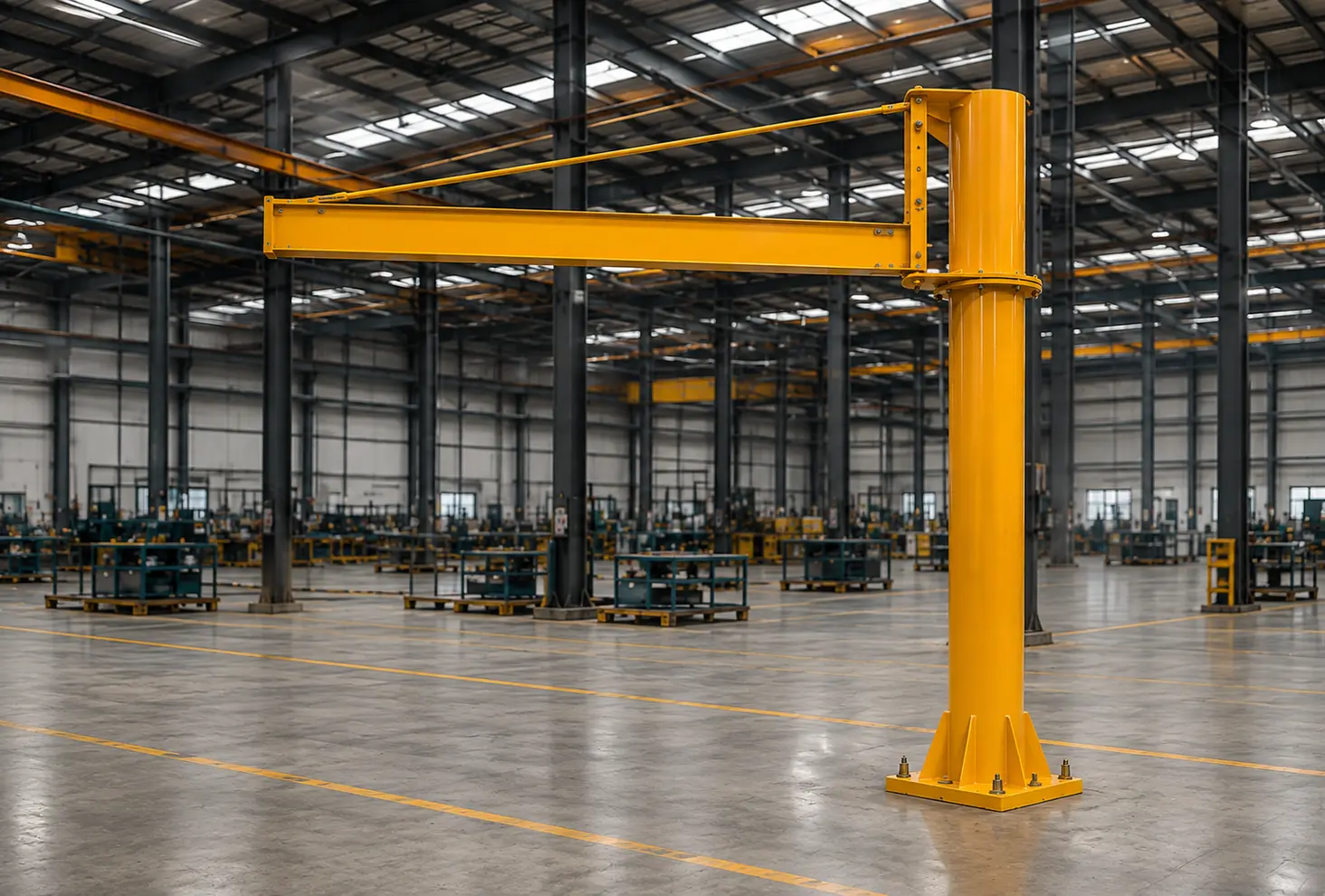

O grande giratório de coluna é a configuração mais versátil e mais utilizada quando não há parede ou coluna estrutural disponível no próximo posto de trabalho. Uma coluna — construída no piso por base robusta de concreto — pode ser instalada em qualquer ponto estratégico do galpão, oferecendo o maior ângulo de rotação entre os tipos de orientação giratório: até 270° no tipo tirante e até 360° no tipo mangote. A KURK fabrica grandes giratórios de coluna sob medida em Vargem Grande Paulista/SP, com talha elétrica de corrente SAMM integrada e ART incluída em cada projeto.
