Ponte Rolante 5 Toneladas
Como definir carga total, vão, altura de elevação, classe de serviço, estrutura do galpão, talha e escopo para obter um projeto seguro e um orçamento comparável.
Atendimento para todo o Brasil • WhatsApp oficial: (11) 93247-5287
5.000 kg de capacidade nominal, conforme o projeto e a placa do equipamento

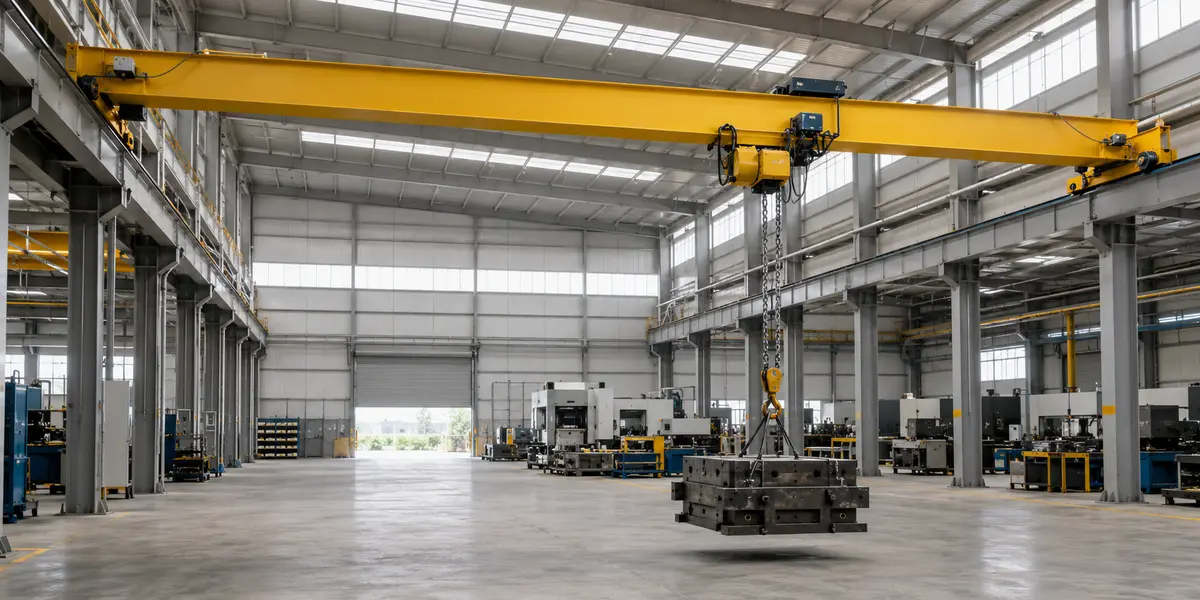

Uma ponte rolante 5 toneladas é um sistema industrial projetado para elevar e deslocar uma carga nominal de até 5.000 kg dentro da área atendida, desde que sejam respeitados o projeto, a placa de capacidade, os acessórios aprovados, o regime de serviço e as condições de operação.
A capacidade não define o equipamento sozinha. Para escolher corretamente, é necessário relacionar o peso total que chega ao gancho ao vão entre os caminhos de rolamento, à altura útil, à frequência de uso, ao espectro de cargas, às velocidades, ao ambiente e à estrutura que receberá as reações da ponte.
Cinco toneladas não significam “peça de cinco toneladas mais acessórios”
Travessas, garras, eletroímãs, caçambas, balancins e outros dispositivos instalados abaixo do gancho consomem parte da capacidade disponível. O peso total considerado precisa refletir a condição mais desfavorável prevista para a operação.
A capacidade é apenas uma parte do projeto
Duas pontes de 5 toneladas podem ter estruturas, motores, comandos e preços completamente diferentes.
Peso total, ciclos, espectro de cargas, turnos e precisão necessária.
Vão, percurso longitudinal, altura útil, aproximações e interferências.
Estrutura do galpão, caminhos de rolamento, energia, montagem e documentação.
O que significa uma ponte rolante de 5 toneladas?
A expressão identifica a capacidade nominal de elevação do conjunto. Na configuração aprovada, a ponte, o trole, a talha, os freios, os acionamentos, as ligações, os trilhos e a estrutura de suporte devem ser compatíveis com as ações consideradas no projeto. A placa de identificação informa a carga máxima de trabalho permitida e deve permanecer legível.
A carga que interessa ao dimensionamento não é apenas a massa da peça. É preciso considerar tudo o que será suspenso como carga externa: dispositivo de pega, travessa, garra, recipiente, eletroímã, acessórios e qualquer elemento adicional utilizado entre o gancho e o item movimentado. Cintas, correntes e manilhas também devem possuir capacidade e configuração compatíveis com o içamento.
Capacidade nominal
É o limite de trabalho identificado para a configuração fornecida. Não deve ser ultrapassado, improvisado ou reinterpretado pelo operador.
Carga média
Ajuda a caracterizar o espectro de utilização, mas não substitui a informação da maior carga que poderá ocorrer.
Carga de teste
É definida no procedimento técnico aplicável e não autoriza operar acima da capacidade nominal depois da liberação.
Peso próprio
Viga, cabeceiras, trole, talha e componentes fazem parte das ações estruturais tratadas pelo projeto, não da carga útil disponível ao cliente.
Exemplo: uma peça de 4.700 kg movimentada com uma travessa de 450 kg representa 5.150 kg de carga externa suspensa. Ela não cabe em uma configuração nominal de 5.000 kg, mesmo que a peça isolada pese menos que cinco toneladas.
Para entender o sistema completo além dessa capacidade específica, consulte o guia pilar de ponte rolante. O novo artigo aprofunda a decisão para 5 toneladas e devolve autoridade temática à página principal.
Quando uma ponte rolante industrial de 5 toneladas é indicada?
Essa faixa aparece em operações que já ultrapassaram a movimentação leve, mas ainda podem ser atendidas por soluções compactas quando vão, ciclo e ambiente permitem. A escolha é coerente quando a maior carga total está dentro do limite, o fluxo exige cobertura de uma área retangular e a instalação pode receber caminhos de rolamento elevados.
Metalurgia e caldeiraria
Chapas, conjuntos soldados, bases, estruturas, rolos e subconjuntos entre corte, montagem e expedição.
Ferramentaria
Moldes, matrizes e dispositivos que precisam de aproximação controlada em prensas, injetoras e centros de usinagem.
Manutenção industrial
Motores, redutores, bombas e conjuntos mecânicos retirados de máquinas e conduzidos até a área de intervenção.
Fabricação de máquinas
Montagem de chassis, módulos, carcaças e componentes pesados em diferentes pontos da nave.
Logística interna
Movimentações entre recebimento, armazenagem e produção quando a carga não pode ou não deve ser transportada por empilhadeira.
Processos especiais
Operações com garras, travessas ou outros dispositivos, desde que o acessório e o ambiente sejam incorporados ao projeto.
Quando cinco toneladas não são a resposta correta?
Se a operação futura poderá superar o limite, se o dispositivo de pega elimina a capacidade disponível, se o ambiente exige outra tecnologia de elevação ou se a carga percorre apenas um caminho linear, outras capacidades e sistemas devem ser comparados. Uma ponte superdimensionada sem necessidade aumenta peso e custo; uma ponte subdimensionada compromete a operação.
Em células localizadas, um guindaste giratório pode ser mais coerente. Em pátios ou galpões sem estrutura lateral, um pórtico rolante pode merecer avaliação. A escolha correta acompanha o percurso da carga.
Ponte rolante monoviga ou dupla viga para 5 toneladas?
A capacidade de 5 toneladas, sozinha, não obriga uma configuração. A ponte rolante monoviga costuma ser a primeira alternativa a estudar por ter uma viga principal e conjunto mais compacto. Porém, a ponte rolante dupla viga pode ser mais adequada quando o vão, a altura útil, as aproximações do gancho, a rigidez, o regime de serviço ou a geometria do carro exigem outra arquitetura.
| Critério | Monoviga | Dupla viga |
|---|---|---|
| Estrutura principal | Uma viga entre as cabeceiras | Duas vigas principais paralelas |
| Configuração do trole | Normalmente desloca-se na região inferior da viga | Carro pode trabalhar apoiado sobre as vigas |
| Peso do conjunto | Tende a ser menor para condições equivalentes | Tende a ser maior e transmitir reações diferentes |
| Complexidade | Menos componentes estruturais | Mais componentes, acessos e interfaces |
| Quando estudar | Aplicação industrial comum, vão e ciclo compatíveis | Vãos, rigidez, aproximações, altura útil ou regime que justifiquem a solução |
Decisão correta: primeiro defina carga, vão, altura, aproximações e serviço; depois compare as arquiteturas. Escolher “dupla porque parece mais forte” ou “monoviga porque custa menos” inverte a lógica do projeto.
Quais informações definem o projeto de uma ponte rolante 5 toneladas?
Um dimensionamento de ponte rolante coerente transforma o processo produtivo em dados de engenharia. A lista abaixo é o mínimo útil para comparar propostas e evitar que fornecedores estejam precificando escopos diferentes.
- Carga total e dispositivo de pegaInforme a maior peça, os acessórios externos, o centro de gravidade, a forma de amarração e qualquer condição excêntrica.
- Vão entre os caminhos de rolamentoUse a geometria do local e a posição real dos trilhos ou apoios. Não confunda vão estrutural com largura livre do galpão.
- Percurso longitudinalDefina o comprimento atendido pela ponte, as áreas de aproximação, os batentes e o ponto de estacionamento.
- Altura de elevaçãoMeça o ponto mais baixo de retirada e o ponto mais alto necessário, considerando a altura da carga e do dispositivo.
- Pé-direito e altura disponívelViga, trole, talha, gancho recolhido e folgas consomem espaço. A altura útil deve ser verificada em desenho.
- Ciclos e espectro de cargasQuantidade de manobras, turnos, distribuição entre cargas leves e pesadas e distâncias percorridas definem a classificação de serviço.
- Velocidades e controleElevação, translação do trole e translação da ponte precisam atender produtividade sem gerar oscilação ou impactos incompatíveis com o processo.
- Estrutura de suporteVigas de rolamento, pilares, consoles, ligações e fundações devem ser verificados para as reações do equipamento e demais ações aplicáveis.
- AmbientePoeira, umidade, temperatura, corrosão, área externa, agentes químicos e requisitos especiais influenciam materiais e proteção dos componentes.
- Energia e interface elétricaConfirme tensão, alimentação ao longo do percurso, painéis, seccionamento, aterramento, comando e integração com a instalação do cliente.
O que é classe ou grupo de serviço?
É uma forma de relacionar a utilização prevista à vida de projeto dos mecanismos e da estrutura. A classificação não deve ser escolhida somente pelo número de horas ligado. A ISO 4301-1 considera, entre os fundamentos, o total de ciclos, o espectro de cargas e os deslocamentos médios. Uma ponte que movimenta cargas próximas do limite durante muitos ciclos pede tratamento diferente de outra usada esporadicamente com cargas leves, embora ambas tenham placa de 5 toneladas.
Evite tabelas rápidas sem contexto. Frases como “até X içamentos por hora” não classificam sozinhas uma ponte rolante. Registre o ciclo real e deixe a classificação ser confirmada no projeto.
Como a talha elétrica SAMM R20 se integra à ponte de 5 toneladas?
A linha SAMM R20 inclui configurações nominais de 800 a 5.000 kg e pode atuar como unidade de elevação em pontes rolantes. Na aplicação de 5 toneladas, a talha, o trole, a viga, a alimentação e os comandos precisam ser selecionados como um conjunto.
| Interface | O que precisa ser confirmado | Risco de ignorar |
|---|---|---|
| Capacidade | Configuração nominal, carga total e condição de serviço | Conjunto incompatível com a maior carga prevista |
| Trole | Perfil, largura de aba, rodas, acionamento e aproximações | Desgaste, travamento, ruído ou geometria inadequada |
| Altura | Curso de elevação, altura recolhida e posição inferior do gancho | Perda de altura útil ou impossibilidade de cumprir o percurso |
| Velocidade | Elevação e precisão de posicionamento exigidas pelo processo | Oscilação, baixa produtividade ou dificuldade de montagem |
| Alimentação | Tensão, sistema móvel, proteção e interfaces do comando | Falhas elétricas, cabos tensionados ou paradas indevidas |
| Ambiente | Grau de proteção e materiais compatíveis com o local | Entrada de contaminantes e redução da confiabilidade |
Consulte também o guia de talha elétrica para ponte rolante. A vantagem de integrar a solução com o mesmo fabricante é reduzir incompatibilidades entre içamento, trole, viga, comando e suporte pós-venda.
Garantia KURK: as talhas elétricas SAMM possuem garantia de 4 anos, observadas as condições de fornecimento, instalação, utilização e manutenção descritas na documentação aplicável.
Quais componentes fazem parte de uma ponte rolante de 5 toneladas?
Uma proposta precisa deixar claro se contempla somente o equipamento móvel ou também os caminhos de rolamento, estrutura de suporte, alimentação, instalação e documentação. O nome “ponte completa” não substitui uma lista de fornecimento.
| Componente | Função | Ponto de especificação |
|---|---|---|
| Viga principal | Receber o trole e vencer o vão | Geometria, rigidez, ligações e condições de serviço |
| Cabeceiras | Apoiar a viga e deslocar a ponte | Rodas, eixos, acionamento, frenagem e alinhamento |
| Trole | Deslocar a talha transversalmente | Compatibilidade com a viga, capacidade e velocidade |
| Talha | Executar elevação e descida | Capacidade, altura, velocidade, serviço e proteção |
| Caminhos de rolamento | Guiar e apoiar o movimento longitudinal | Trilhos, vigas, consoles, batentes, tolerâncias e reações |
| Alimentação elétrica | Levar energia à ponte e ao trole | Barramento ou festão, cabos, painéis e seccionamento |
| Comando | Permitir a operação dos movimentos | Botoeira, rádio controle, lógica, emergência e sinalização |
| Dispositivos e limites | Controlar condições e percursos previstos | Fins de curso, batentes, freios e proteções definidas pelo projeto |
Dispositivos abaixo do gancho, estruturas civis, reforços do galpão, montagem elétrica e adequações de acesso podem estar fora do fornecimento padrão. Essa fronteira deve aparecer na proposta, no desenho e na reunião de início do projeto.
Quanto custa uma ponte rolante de 5 toneladas?
Não existe um preço responsável definido apenas pela capacidade. O valor muda com o vão, percurso, altura, classificação de serviço, arquitetura monoviga ou dupla, velocidades, comando, talha, estrutura do galpão, caminho de rolamento, ambiente, documentação, frete, montagem e testes.
Vão e percurso
Influenciam quantidade de aço, peso, número de seções, alimentação e logística de transporte e montagem.
Ciclos e velocidades
Alteram mecanismos, motores, freios, rodas, comandos e tratamento estrutural do conjunto.
Estrutura existente
Reforços, novos caminhos de rolamento, acessos, energia e paradas de produção podem alterar o investimento total.
Equipamento ou solução completa
Frete, montagem, comissionamento, treinamento, documentação e dispositivos abaixo do gancho devem ser comparados separadamente.
| Verifique na proposta | Pergunta objetiva |
|---|---|
| Capacidade e serviço | A classificação e as condições de uso consideradas estão registradas? |
| Geometria | Vão, percurso, altura de elevação e aproximações aparecem em desenho? |
| Estrutura de suporte | Caminhos, consoles, reforços e fundações estão incluídos ou excluídos? |
| Talha e trole | Modelo, capacidade, velocidade, altura, alimentação e configuração estão identificados? |
| Instalação | Frete, descarga, montagem, içamento, energia, testes e treinamento estão definidos? |
| Documentação | Desenhos, manual, identificação, responsabilidades e registros de entrega estão previstos? |
Para aprofundar esse ponto sem misturar intenção de busca, consulte a página específica sobre preço de ponte rolante. Neste artigo, o objetivo é mostrar por que duas cotações “de 5 toneladas” podem não representar o mesmo equipamento.
Ponte rolante de 3, 5 ou 10 toneladas: como comparar?
O comparativo não serve para escolher a capacidade por aproximação. Ele ajuda a entender o impacto de mudanças no processo. A capacidade correta deve cobrir a maior carga externa prevista e ser compatível com a engenharia do conjunto.
| Cenário | 3 toneladas | 5 toneladas | 10 toneladas |
|---|---|---|---|
| Maior carga externa | Precisa permanecer dentro de 3.000 kg | Precisa permanecer dentro de 5.000 kg | Precisa permanecer dentro de 10.000 kg |
| Acessórios abaixo do gancho | Devem ser somados à peça em qualquer capacidade | ||
| Arquitetura | Monoviga pode ser estudada | Monoviga ou dupla conforme projeto | Monoviga ou dupla conforme vão, serviço e geometria |
| Impacto estrutural | Menores ações não dispensam verificação | Ações intermediárias e dinâmica precisam ser calculadas | Reações e peso próprio tendem a crescer; estrutura exige atenção especial |
| Escolha correta | Maior carga + espectro + ciclos + vão + altura + estrutura + ambiente | ||
Planejar crescimento não é apenas escolher a próxima placa. Se existe possibilidade real de carga futura maior, informe isso antes do projeto. Alterar capacidade depois da fabricação pode exigir reanálise de talha, trole, viga, cabeceiras, trilhos e estrutura do prédio.
Organize o pré-orçamento da ponte de 5 toneladas
Preencha o que já souber. O botão prepara uma mensagem no WhatsApp para a equipe KURK. Esta ferramenta organiza dados; não calcula a estrutura nem libera a aplicação.
Dica: envie fotos amplas do galpão e, se houver, plantas da estrutura e dos caminhos de rolamento.
Como funciona o processo de projeto, fabricação e instalação?
- Levantamento da aplicaçãoReúnem-se carga, dispositivo, fluxo, ciclos, ambiente, energia e expectativa futura.
- Levantamento do localConfirmam-se vão, percurso, cotas, interferências, acessos de montagem e condição da estrutura existente.
- Definição de responsabilidadesEquipamento, caminhos, reforços, fundações, alimentação, frete, montagem, testes e documentação recebem responsáveis claros.
- Engenharia e aprovaçãoDesenhos e dados técnicos são analisados antes da fabricação. Mudanças posteriores precisam de controle formal.
- Fabricação e inspeçõesComponentes são produzidos e verificados conforme o plano aplicável ao fornecimento.
- Preparação do localEstrutura, energia, acessos, isolamento da área e recursos de montagem precisam estar prontos na data combinada.
- Montagem e alinhamentoCaminhos, cabeceiras, viga, trole, talha, alimentação e comandos são instalados e conferidos.
- Testes, entrega e orientaçãoO conjunto passa pelos procedimentos definidos, recebe identificação, registros e orientações antes da liberação operacional.
A KURK desenvolve soluções em Vargem Grande Paulista – SP e atende empresas em todo o Brasil. Quando parte dos dados ainda não existe, o primeiro passo é registrar a operação desejada e separar o que precisa ser medido no local.
Quais normas e referências devem ser consideradas?
No Brasil, a NR-11 inclui pontes rolantes e talhas entre os equipamentos de movimentação de materiais. Seu texto determina que sejam calculados e construídos com garantias de resistência e segurança, conservados em perfeitas condições, tenham a carga máxima indicada em lugar visível e recebam inspeção permanente nos elementos citados, como correntes, roldanas e ganchos.
A NR-12 estabelece princípios e requisitos mínimos de proteção para máquinas e equipamentos nas fases de projeto e utilização. A aplicação concreta depende do equipamento, da apreciação de riscos, das interfaces e das medidas de proteção definidas para o local. Normas técnicas nacionais e internacionais complementam critérios de classificação, projeto, fabricação, uso e inspeção.
| Referência | Contribuição para o projeto ou uso | Cuidado de interpretação |
|---|---|---|
| NR-11 | Movimentação de materiais, resistência, conservação, identificação, inspeção e treinamento aplicável | O Anexo I possui exigências específicas para rochas ornamentais e não deve ser generalizado para todos os setores |
| NR-12 | Princípios e medidas de proteção para máquinas e equipamentos | A solução depende da apreciação de riscos e das interfaces reais |
| ISO 4301-1 | Classificação de guindastes e mecanismos conforme condições de serviço | Classificação requer dados de ciclos, cargas e deslocamentos |
| ISO 9927-5 | Inspeções de pontes e pórticos, em conjunto com a parte geral | Não substitui manual, legislação, plano de manutenção e requisitos do projeto |
| Documentação de engenharia | Desenhos, cálculos, especificações, manual e responsabilidades do fornecimento | Escopo e profissional habilitado devem ser definidos para cada disciplina |
ART e responsabilidade técnica: o registro de responsabilidade profissional deve acompanhar os serviços de engenharia conforme o escopo, a legislação profissional e as atribuições aplicáveis. Não é correto afirmar de forma genérica que um único item da NR-11 resolve toda a documentação do projeto e da instalação.
Fontes oficiais consultadas
Como planejar operação, inspeção e manutenção?
A segurança não termina na entrega. A empresa usuária precisa operar dentro dos limites, preservar os documentos e implantar um programa baseado no manual, nas condições reais, na avaliação de riscos e nos requisitos aplicáveis. A periodicidade não deve ser copiada de uma tabela genérica sem conhecer o uso.
| Antes de operar | Durante o uso | No programa de manutenção |
|---|---|---|
| Conferir identificação, área, gancho, acessórios, comandos e condição aparente | Respeitar a capacidade e evitar tração lateral, impactos e pessoas sob carga | Inspecionar talha, trole, rodas, cabeceiras, trilhos, estrutura, freios, comandos e alimentação |
| Verificar se a carga e o dispositivo estão dentro do procedimento aprovado | Interromper diante de ruído, tranco, descida, desalinhamento ou resposta anormal | Registrar achados, medidas, peças, responsáveis, correções e liberação |
| Confirmar operador autorizado e comunicação da manobra | Manter o percurso isolado e a carga sob controle | Ajustar frequências ao serviço, ambiente, histórico e recomendações do fabricante |
Para um conteúdo dedicado, consulte o guia de manutenção de ponte rolante e a orientação sobre NR-11 e talha elétrica. Sempre confronte procedimentos e periodicidades com o manual e com a configuração efetivamente instalada.
Modificação exige reavaliação. Aumentar capacidade, trocar talha, alterar velocidades, mudar viga, remover limites, substituir rodas por outra geometria ou modificar comandos pode afetar premissas do projeto e não deve ser tratado como simples manutenção.
Perguntas frequentes sobre ponte rolante 5 toneladas
Uma ponte rolante de 5 toneladas pode elevar exatamente 5.000 kg?
Pode elevar a carga nominal definida na placa e no projeto, desde que a configuração, o serviço, os acessórios e as condições de operação estejam dentro do previsto. Se a peça pesa 5.000 kg e ainda precisa de um dispositivo externo abaixo do gancho, o total ultrapassará 5.000 kg.
O peso das cintas e da travessa entra na capacidade?
Dispositivos e acessórios externos que ficam entre o gancho e a peça devem ser informados e considerados na carga suspensa. Quanto maior o peso da travessa, garra, recipiente ou eletroímã, menor é a capacidade restante para a peça dentro do limite nominal.
Ponte de 5 toneladas deve ser monoviga ou dupla viga?
Não existe resposta apenas pela capacidade. A monoviga costuma ser estudada primeiro, mas vão, rigidez, altura útil, aproximações, ciclo e geometria do carro podem justificar dupla viga. A decisão precisa vir do projeto.
Qual talha usar em uma ponte rolante de 5 toneladas?
A linha SAMM R20 possui configuração nominal de referência até 5.000 kg. A seleção final precisa confirmar altura de elevação, velocidade, serviço, trole, tensão, comando e ambiente, além da capacidade.
Qual é o preço de uma ponte rolante de 5 toneladas?
O valor depende de vão, percurso, altura, classe de serviço, arquitetura, talha, velocidades, comando, estrutura de suporte, alimentação, ambiente, frete, montagem, testes e documentação. Sem esses dados, uma faixa pode induzir comparação incorreta.
A KURK instala em galpão existente?
A viabilidade depende da verificação da estrutura, dos caminhos de rolamento, das cotas, dos acessos e da energia. Um galpão existente não deve ser considerado apto apenas por possuir pilares ou vigas próximas.
A NR-11 exige identificação da capacidade?
Sim. O texto geral da NR-11 determina que a carga máxima de trabalho permitida seja indicada em lugar visível no equipamento. A identificação deve corresponder à configuração liberada e permanecer legível.
A NR-11 define uma manutenção anual para toda ponte rolante?
O corpo geral da NR-11 exige conservação e inspeção permanente dos elementos citados, mas não cria uma única periodicidade anual para todas as pontes e setores. O Anexo I possui regras específicas para rochas ornamentais. O plano geral deve considerar manual, uso, riscos e normas aplicáveis.
É possível aumentar a capacidade de 5 para 10 toneladas depois?
Não deve ser presumido. A mudança pode afetar talha, trole, viga, cabeceiras, rodas, trilhos, motores, freios, alimentação, estrutura do galpão e fundações. Somente uma reavaliação completa pode determinar a viabilidade.
Quais dados enviar para pedir orçamento?
Envie peso máximo da peça, peso dos acessórios, vão, percurso, altura de elevação, frequência, turnos, ambiente, tensão, situação da estrutura, cidade, fotos e plantas. Use o pré-orçamento desta página ou a área de contato da KURK.
Uma ponte de 5 toneladas começa pelo processo, não pelo catálogo
Capacidade nominal é indispensável, mas não resume o projeto. A melhor solução nasce quando carga total, acessórios, vão, percurso, altura, serviço, estrutura, ambiente e responsabilidades são registrados antes da fabricação.
A KURK integra engenharia sob medida, fabricação nacional e talhas elétricas SAMM para transformar essas informações em um conjunto coerente com a operação.
